Zpracování kresby

Spočítáme heliografické souřadnice skvrn. Pro každou skvrnu postupujeme takto:
  1. odměříme její poziční úhel $Q$ měřený od severu přes východ v intervalu $<0^{\circ}, 360^{\circ})$ a vzdálenost těžiště skvrny od centra disku $vz$ (v milimetrech) (jak odečíst tyto údaje lze pochopit z obrázku zákresu)
  2. vypočteme veličinu $\rho$ danou vztahem:
    \begin{displaymath}\rho=\arcsin{\frac{vz}{R}},
\end{displaymath} (3)

    kde $R$ je poloměr zákresu v milimetrech
  3. vypočteme heliografickou šířku $b$ a heliografickou délku $l$ skvrny podle vzorců:
    \begin{displaymath}
b=\arcsin{(\sin{B_0}\cos{\rho} +\cos{B_0}\sin{\rho}\cos{(P-Q)})}
\end{displaymath} (4)


    \begin{displaymath}
l=(\arcsin{\frac{\sin{\rho}\sin{(P-Q)}}{\cos{b}}})+L_0
\end{displaymath} (5)

  4. získanou hodnotu vyneseme do tabulky v protokolu (není povinné).
\resizebox{110mm}{115mm}{\includegraphics{zakres.eps}}

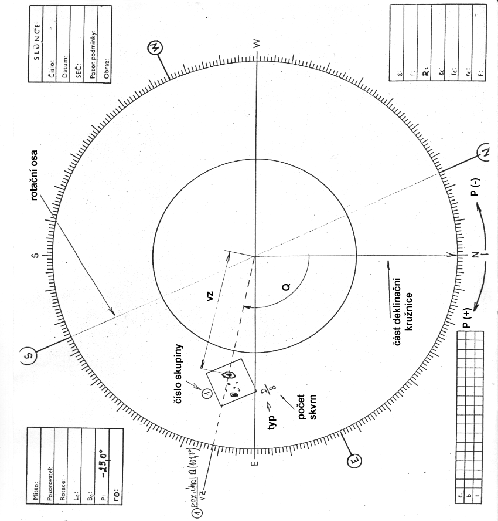

Ukázka zákresu: všimněme si zejména vzhledu formuláře a příslušných kolonek, orientace vynášení $P$ a polárních souřadnic skvrny (pozičního úhlu $Q$ a vzdálenosti od středu disku $vz$). Autor F. Zloch
V době moderní techniky již není úplně nutné počítat všechny tyto údaje ručně na kalkulačce nebo s tabulkou. Je naprosto přirozené napsat si na výpočet program, nebo se spolehnout na již napsaný software. Jedním z takových je program Sun od Petra Kubánka (pkubanek@bajt.cz), který pracuje pod systémem MS Windows 3.0 nebo vyšším. Zpracování zákresu v tomto programu je pak mnohem jednodušší.

S tabulkou heliosférických souřadnic jednotlivých skvrn již můžeme zacházet různě.
